管用テーパねじゲージ R 管用テーパねじゲージ

管用テーパねじゲージ R とは?

管用(くだよう)ねじの中で、ねじ部の耐密性を目的とするねじです。GねじやPFねじのようにねじ部分がストレートではなく、奥に行くほど細くなっている、または、手前側ほど広くなっているといったようなテーパ形状をしています。

この管用テーパねじも、国際規格であるISOの管用テーパねじと技術的な内容が変わらないように作成されたJISの規格です。

記号は「R」を使いますが、テーパめねじには「Rc」という記号を使います。 この他に、もう一種類あります。それは、管用平行めねじ「Rp」というものです。“平行めねじ”なのですが、GねじやPFねじの規格ではなく、この管用テーパねじの規格に載っています。

管用テーパねじゲージ R

管用テーパねじゲージ R 管用テーパねじゲージ R

めねじ「Rc」に対して使用するゲージは、テーパねじプラグゲージRcです。おねじ「R」に対してはテーパねじリングゲージRを使用します。

さらに、管用平行めねじ「Rp」に対するゲージは、管用テーパねじプラグゲージRcを使います。平行めねじに対して、テーパねじプラグで検査をする、という珍しい組み合わせです。

弊社では、Rp用としてご注文があった場合は、ゲージもRpという刻字にしてお納めしています。

寸法検査対象製品

管用テーパねじゲージ R ISO方式 JIS B0253 耐密性を必要とする結合を主目的とするねじ(R,RC及び RP)

管用テーパねじゲージ R 検査方法

テーパねじとは、めねじの場合、入り口から奥に行くにつれてだんだん細くなっていきます。したがいまして、ねじプラグゲージを入れると、必ずどこかで止ります。通り抜けるということがありません。同様に、おねじの場合は、手前側から奥に行くにつれてだんだん太くなっていきます。ねじリングゲージを通そうと思っても、途中で止まってしまいます。 そこで、テーパねじの検査は、めねじやおねじに対し、ねじゲージがどこまで入るか、で判定します。同じ意味ですが、表現を変えると、ねじゲージがどこで止まったか、によって判定します。

管用テーパおねじ R の検査

管用テーパねじリングゲージの段が付いていない側へ、おねじの先端を入れます。止ったところで、おねじの先端がどこにあるかを見ます。管用テーパねじリングゲージの段のことを切欠きと呼びますが、切欠きの間におねじの先端が来ていれば合格です。切欠きに届かない場合や、切欠きよりも飛び出してしまうときは不合格です。

検査項目 管用テーパおねじ R の検査
使用ゲージ 管用テーパねじリングゲージ R 代理店 常備在庫
判定方法
テーパねじリングゲージの最小限界位置(外側の切り欠き)と最大限界位置(内側の切り欠き)の間に管の末端があれば合格。
管用テーパねじリングゲージ:R

管用テーパめねじ RC の検査

管用テーパねじプラグゲージには、ハンドルに近い箇所に切欠きが付いています。先端からめねじに入れていき、めねじの端面が切欠きのどこで止まったかで判定します。切欠きの間でめねじの端面が止っていれば合格です。切欠きに届かない場合や、切欠きよりも入りすぎてしまうときは不合格です。

検査項目 管用テーパめねじ RC の検査
使用ゲージ 管用テーパねじプラグゲージ RC 代理店 常備在庫
判定方法
テーパねじプラグゲージの最小限界位置(先端に近いほうの切り欠き)と最大限界位置(ハンドルに近いほうの切り欠き)の間に管の末端があれば合格。
管用テーパねじテーパねじプラグゲージ:RC

管用テーパめねじ RP の検査

管側が平行めねじの場合の検査方法です。

検査項目 管用テーパおねじ RP の検査
使用ゲージ 管用テーパねじプラグゲージ RC 受注生産
判定方法
テーパねじプラグゲージの最小限界位置(先端に近いほうの切り欠き)のみで判定します。ハンドルに近い方の切欠きは使いません。
切欠きの中心が基準となる位置で、切欠きの間で止まれば合格です。
管用テーパねじテーパねじプラグゲージ:RC

管用テーパねじゲージ R 品番の見方

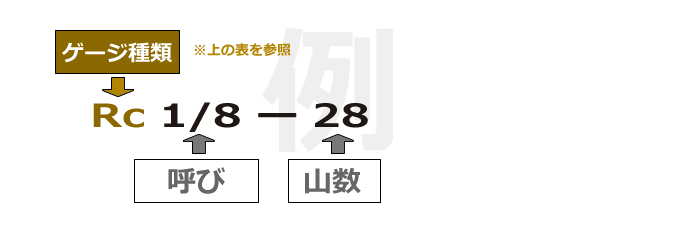

管用テーパねじゲージ R 品番の見方

管用テーパねじゲージ R 用点検ゲージ

製品検査を繰り返しているうちに、ねじゲージも摩耗していきます。製品検査を確かなものにするためには、定期的な点検が必要になります。点検用ゲージでチェックしましょう。

検査項目 テーパねじリングゲージ:R の点検
使用ゲージ テーパねじリングゲージ用点検プラグゲージ:CP 受注生産
判定方法
テーパねじリングゲージ用点検プラグゲージ:CPの基準切欠きとテーバね じリングゲージの最大限界位置とのずれを測定 し、規定内にあれば合格。
テーパねじリングゲージ用点検プラグゲージ
検査項目 管用テーパねじプラグゲージ:RC の点検
使用ゲージ なし
判定方法 ねじプラグゲージの場合は計測して行います。
